一、概述

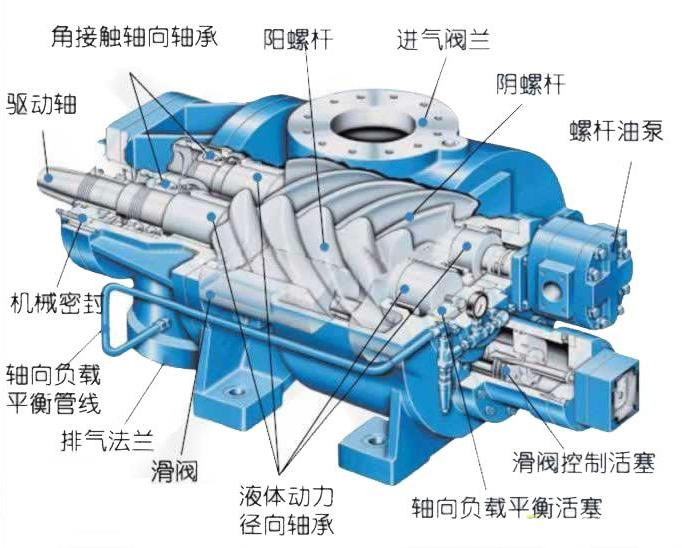

现行螺杆式空气压缩机的工作流程为：空气通过进气过滤器将大气中的灰尘或杂质滤除后，由进气控制阀进入压缩机主机，在压缩过程中与喷入的冷却润滑油混合，经压缩后的混合气体从压缩腔排入油气分离罐，从而分别得到高温高压的油、气。由于机器工作温度的要求，这些高温高压的油、气必须送入各自的冷却系统，其中压缩空气经冷却器冷却后送入使用系统；而高温高压的润滑油经冷却器冷却后，返回油路进入下一轮循环。
.jpg)
在以上油路循环过程中，压缩机出口油温可达90--105℃，螺杆压缩机的输入功率大约有80%（大部分轴功率）是作为热量通过冷却器带走，散耗在环境中的。其中油冷却器带走大约总散热量的45%--55%，相当于压缩机输入功率的36%-44%。
二、LQKR空压机余热回收系统特点

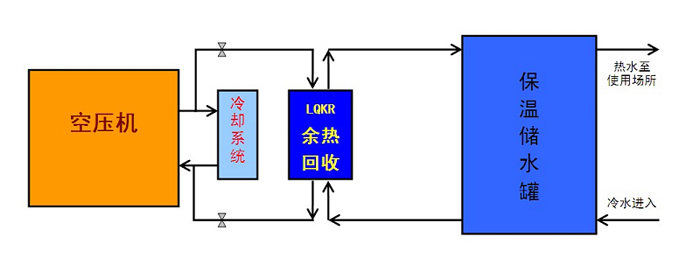

1、空压机原有冷却系统与余热回收系统完全独立，即加装LQKR系统后原有冷却系统仍可独立运行。用户无需担心LQKR系统对空压机的影响。
2、两套系统的运行由电磁阀自动切换，在LQKR系统启运时，空压机由机身自带的冷却系统自动切换到LQKR系统运行；当LQKR系统出现故障时，系统自动切断LQKR电源，空压机自动切换到原有冷却系统运行。
3、在保温储水罐未满时，由自来水水压供水，无需外加动力。只有在额定水位时，循环水泵才自动运行，可最大限度节约能源以降低运行成本。
4、全自动控制系统，无需专人值守，控制系统会根据温度、水位的情况自动切换冷却系统及自动开停循环水泵，并于LQKR遇故障时发出报警信号。
三、LQKR系统性能参数表
空压机功率 kW/HP | 集热量 Kcal/h | 油/气流量 L/min | 水流量 L/min | 进水温度 ℃ | 出水温度 ℃ | 4小时热水产量 L |
15/20 | 15000 | 40 | 500 | 20 | 45 | 2000 |
22/30 | 22000 | 58 | 700 | 20 | 45 | 2800 |
30/40 | 30000 | 80 | 800 | 20 | 45 | 3200 |
37/50 | 37000 | 98 | 1000 | 20 | 45 | 4000 |
45/60 | 45000 | 120 | 1300 | 20 | 45 | 5000 |
55/75 | 55000 | 146 | 1600 | 20 | 45 | 6500 |
75/100 | 75000 | 200 | 2500 | 20 | 45 | 9000 |
四、LQKR空压机余热回收系统节能经济效益
以一台30kW/40HP螺杆空气压缩机为例，加装LQKR系统集热量为30000大卡，换算成燃煤/燃油分别如下：
燃油热值按10400大卡，能效比按80%，单价按4000元/吨则相当于每天节约燃油为：24*（30000/10400/80%）=86kg 每月节约燃油费为：30*86*4=10320元 每年节约燃油费为：360*86*4=123840元
